大連張總定制一輛歐馬可氣瓶運輸車，順利到達大連
大連張總定制一輛歐馬可氣瓶運輸車，順利到達大連
作者：危化品箱式專業廠廠長李輝
底盤部分:采用福田歐馬可原廠危化底盤進行改裝、2.05米駕駛室、康明斯發動機154馬力、3800mm軸距、6檔變速箱、6噸后橋、8.25R16鋼絲胎、
空調、離合助力、斷氣剎、動力轉向、定速巡航、前盤制動/限速裝置/ABS/行車記錄儀等危險品運輸裝置，其它均按福田公司出廠標準提供；

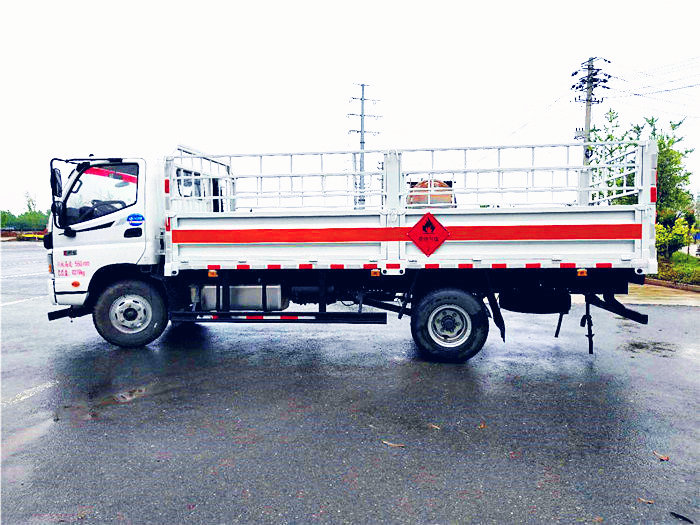

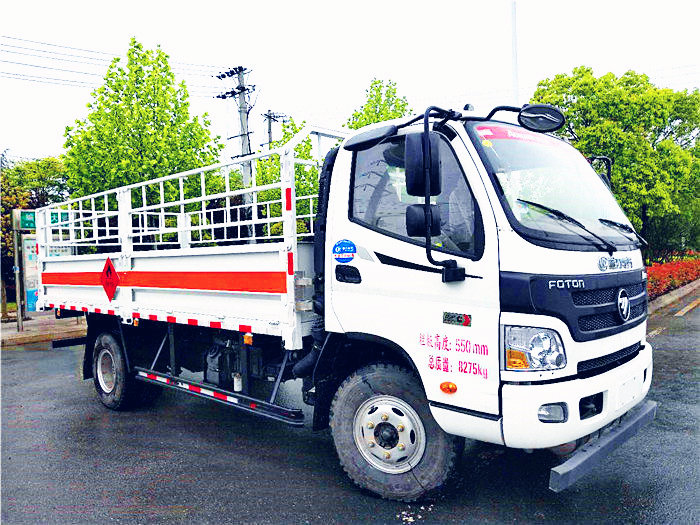

歐馬可氣瓶運輸車到達大連的圖片
箱體部分：其箱體形狀見圖片所示，箱體尺寸(5130×2400×550)mm、3mm厚花紋底板、邊板為1.2mm厚冷板、前端為瓦楞狀、
上戶噸位4065KG，其它均按廠標執行組織生產；
|
【主要技術參數】 |
|||
|
產品商標 |
福田牌 |
公告批次 |
303 |
|
產品名稱 |
BJ5089TQP-A1型氣瓶運輸車 |
產品號 |
ZMWM85P2035 |
|
總質量(Kg) |
8275 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
4430 |
外形尺寸 |
6995×2270×2450 |
|
整備質量(Kg) |
3650 |
貨廂尺寸 |
5150×2050×550 |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3 |
載質量利用系數 |
1.26 |
|
接近角/離去角(°) |
17/16 |
前懸/后懸 |
1120/2075 |
|
軸數 |
2 |
軸距 |
3360,3800 |
|
軸荷(Kg) |
3000/5275 |
最高車速(Km/h) |
80 |
|
其它 |
ABS型號44600XXXX0 ,廠家威伯科汽車控制系統(中國)有限公司.只選用單排駕駛室.只選裝ISF3.8s5154發動機.側防護與貨廂橫梁的連接方式是螺栓連接,側防護材料為冷板B-2.0/20;后防護與車架縱梁的連接方式是螺栓連接,后下部防護裝置材料為Q345A.后部防護裝置截面尺寸100×50mm,后防護距離車輛離地的高535mm.該車運送介質為:GB 12268-2012《危險貨物品名表》中的液化石油氣,丁烷,丙烷,打火機或打火機加油罐,壓縮煤氣,壓縮氧,溶解乙炔,類項號:2.1,2.1,2.1,2.1,2.3,2.2,2.1.排氣管前置,前輪盤式制動器.只裝配7.50R16LT 14PR,8.25R16LT 14PR子午線輪胎.安裝符合規定的具有衛星定位功能的行駛記錄儀.該車為危險貨物運輸車,用于運輸具有獨立容器瓶包裝的危化品,采用限速裝置,限速80km/h.選裝前圍及燈具 |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
BJ1089VEJEA-A2 |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
福田牌 |
生產企業 |
北汽福田汽車股份有限公司 |
|
外形尺寸 |
5875,6725×2100×2300 |
輪胎數 |
6 |
|
接近角/離去角(°) |
21/17,22/14 |
輪胎規格 |
7.50-16LT 14PR,7.50R16LT 14PR,8.25-16LT 14PR,8.25R16LT 14PR |
|
鋼板彈簧片數 |
3+1/6+7,9/11+7 |
前輪距 |
1730,1685 |
|
燃料種類 |
柴油 |
后輪距 |
1590,1615 |
|
排放標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
ISF3.8s5154 ISF3.8s5141 |
北京福田康明斯發動機有限公司 北京福田康明斯發動機有限公司 |
3760 3760 |
115 105 |
